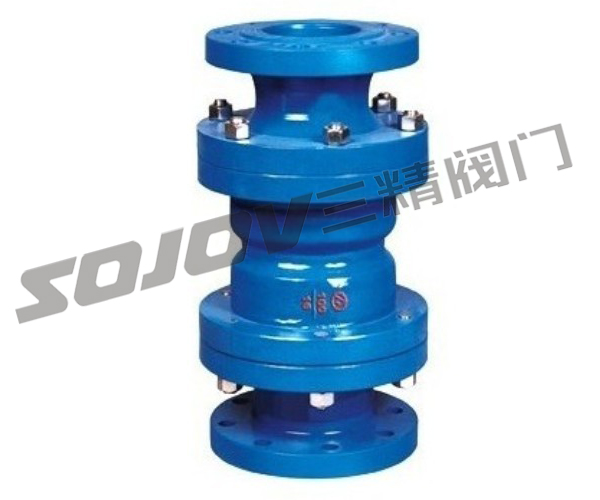

Y43X 固定比例式减压阀
  • 如果您对该产品感兴趣的话，可以
  • 产品名称：Y43X 固定比例式减压阀
  • 产品型号：Y43X
  • 产品展商：三精阀门
  • 产品文档：无相关文档
简单介绍
Y43X 固定比例式减压阀　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
产品描述
固定比例式减压阀的详细资料：

Y43X固定比例式减压阀

Y43X固定比例式减压阀外形美观、质量可靠，比例准确，工作平稳，既减动压也减静压。

固定比例式减压阀利用阀体内部活塞两端不同截面积产生的压力差，改变阀后的压力，达到减压目的。

我公司减压阀的减压比例是：2∶1，3∶1，4∶1，3∶2，5∶2等，亦可根据用户的要求设计特殊比例的减压阀。



 固定比例式减压阀主要技术参数

适用介质
水、气体
适用温度
≤90℃
压力误差
≤8％
*小开启压力
2∶1
0.2MPa
3∶1
0.3MPa
连接形式
法兰、内螺纹
主要零件材料
阀体
锡青铜
不锈钢
铸铁
内件
锡青铜
不锈钢
锡青铜或不锈钢

三、固定比例式减压阀主要外形尺寸（法兰连接尺寸PN1.0MPa按GB4216.4-84标准，PN1.6MPa按GB4213.5-84

标准）



公称通径DN（mm）
A
D3
25
232
115/125
32
246
140/150
40
256
150/155
50
270
165/175
65
306
185/200
80
320
210/230
100
340
240/265
125
400
275/300
150
429
310/350
200
358
355/400





型号
公称压力
公称通径DN（mm）
L

Y43X-10T

（B型）
1.0
50
85
65
102
80
122
100
140
125
160
150
178
200
230

Y43X-16T

（B型）
1.6
50
85
65
102
80
122
100
140
125
160
150
178
200
230



公称通径DN（mm）
尺寸（mm）
C
L
D
15
1/2"
80
50
20
3/4"
80
50
25
1"
90
54
32
1 1/4"
100
60
40
1 1/2"
110
68
50
2"
120
80
