产品[
DB5频率转速线速表智能频率、转速、线速表
]资料
如果您对该产品感兴趣的话,可以
产品名称:
DB5频率转速线速表智能频率、转速、线速表
产品型号:
DB5频率转速线速表
产品展商:
托克智能仪表(成都)有限公司
关注指数:457
产品文档:
无相关文档
简单介绍
特点〈br〉
〈br〉
◎ 0.000-9999任意系数设定〈br〉
〈br〉
◎ 红色高亮数码管〈br〉
〈br〉
◎ 最大输入频率50KHz〈br〉
〈br〉
◎ 上下限报警继电器输出〈br〉
〈br〉
◎ 自由电源电压95V～245V〈br〉
〈br〉
DB5频率转速线速表智能频率、转速、线速表
的详细介绍
| 智能频率、转速、线速表 >> db5频率转速线速表 |
 |
 |
|
| |
 |
|
|
| |
| |
|
|
|
| |
 特点
◎ 0.000-9999任意系数设定
◎ 红色高亮数码管
◎ 最大输入频率50khz
◎ 上下限报警继电器输出
◎ 自由电源电压95v～245v
一、型号及含义
二、频率、转速、线速度测量
|
型 号 |
显示范围 |
报警输出 |
输入阻抗 |
系数设定 |
测量不准确度 |
|
db5-r0 |
0-99999 |
无 |
≤10kω |
1/10/100/1000 |
±0.5%f.s±1digit |
|
db5-pr1 |
0-99999 |
单点 |
≤10kω |
1/10/100/1000 |
±0.5%f.s±1digit |
|
db5-pr2 |
0-99999 |
上下限 |
≤10kω |
1/10/100/1000 |
±0.5%f.s±1digit |
|
db5-l0 |
0-99999 |
无 |
≤10kω |
0.000-99999 |
±0.5%f.s±1digit |
|
db5-pl1 |
0-99999 |
单点 |
≤10kω |
0.000-99999 |
±0.5%f.s±1digit |
|
db5-pl2 |
0-99999 |
上下限 |
≤10kω |
0.000-99999 |
±0.5%f.s±1digit |
三、技术参数
|
输入方式 |
单端输入 |
|
输入频率 |
0∽50khz |
|
测量速度 |
约2.5次/秒 |
|
溢出显示 |
“----” |
|
显示 |
red led（0.56’） |
|
输入电平 |
5v-30v |
|
耐压 |
ac1500v 1min |
|
绝源电阻 |
dc500v≥100mω |
|
功耗 |
≤4.5va |
|
电源 |
95v-245v |
|
重量 |
abt.500g |
四、连接图
五、外形及开孔尺寸

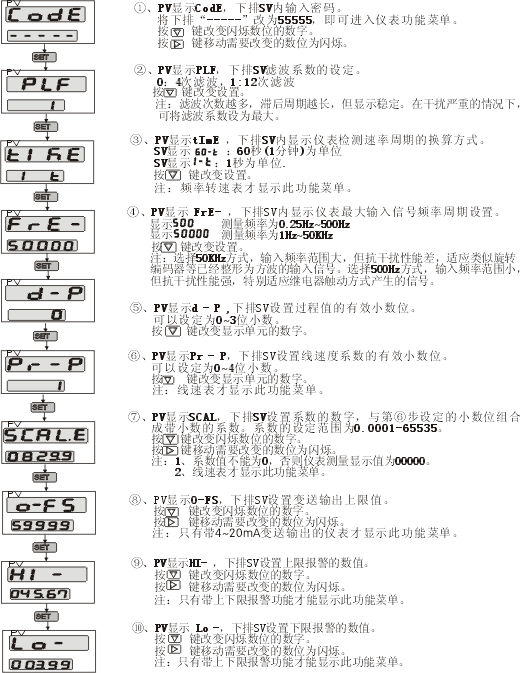

六、菜单功能操作
注：1、如果仪表单排数码管显示，继续按set键，即可显示sv设定值菜单。 2、由于仪表功能不同，所以有些菜单不会显示。
七、速率系数值确定 系数值 a = 长度l÷测量周期c ÷码轮齿数 n 假设当机电设备轴承转动6周时,传输带走动了1.54m. 若轴承转动1周,输出1个脉冲信号(码轮齿数为1),则系数设定为: 1.54 m ÷ 6 = 0.2567 这里0.2567就是速率的系数值 若轴承转动1周,输出10个脉冲信号(码轮齿数为10),则系数设定为: 1.54 m ÷ 6 ÷ 10 = 0. 0257 这里0.0257就是速率的系数值
八、输入信号
输入的信号 "on" 脉冲宽度应大于30us，若 "on" 脉冲宽度小于30us 仪表采样不到信号。
九、频率转速表与传感器开关的连接
十、使用时注意事项 1. 使用前，仪表需通电予热15分钟。 2.适宜使用环境温度0~+40℃，相对湿度85％以下。 3. 本仪表校准时间间隔为一年。 4.若输入信号伴随高频干扰，应在线里用高频过滤器。 5.输入导线不宜过长。如被测信号输出端与仪表距离不能缩短，请用双绞屏蔽线，屏蔽层与信号低端相连。 6.若长期存放未使用，请每三个月通电一次，通电时间不少于4小时。 | | |
