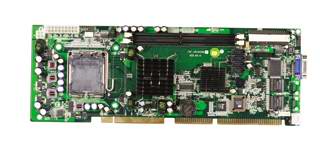

FSC-1814V2NA FSC-1814V2NA

Main Features

• 符合PICMG 1.0标准
• 支持LGA 775 Intel Core™ 2 Duo FSB 1066 MHz处理器
• 支持双通道DDR2 667 SDRAM，*高可达4 GB
• 单GbE LAN via PCIe x1通道
• 2 COM端口, 4 SATA端口, 8 USB接口
• G2版本支持CF插槽和DVI接口

• PICMG1.0总线标准全长CPU卡

• Intel 945GC+ICH7/ICH7R芯片组

• 板载LGA775 CPU座 支持Core2 Duo、Pentium-4、Pentium-D系列LGA775封装CPU

• 板载2条DDR2内存插槽 支持双通道DDR2-400/533/667*大2GB

• 板载1个IDE接口、四个SATA2.0接口 可选支持RAID0、1、5、10功能

• 板载2个10/100/1000Mbps以太网口

  产品规格

  　　

  • 总线类型：PICMG1.0总线标准

  • 处理器：支持LGA 775酷睿L系列双核处理器、P4、Pentium D处理器， FSB 533/800MHz

  • 系统芯片集： Intel 945GC+ICH7/ICH7R

  • 系统内存：支持双通道DDR2 400/533/667，*大支持2GB

  • BIOS： AMI 8.0新版即插即用BIOS

  • 在板视频：945GC芯片组集成GMA950图形处理核心，支持DirectX9.0，支持VGA输出

  • 在板LAN：两个10/100/1000M bps网口

  • 在板音频：集成HD-Audio，支持MIC-in/Line-in/Speaker-out

  • IDE控制器：一个IDE（ATA33/66/100）接口，四个SATA II（仅ICH7R支持RAID0，1，5，10）

  • 多I/O接口：四个USB2.0、两个串口、一个并口、一个FDD接口、一个PS/2键盘和PS/2鼠标接口

  • 看门狗定时器：1-255秒或1-255分，510级，看门狗超时中断或复位系统

  • 硬件监测：监测系统状态、电压、温度、风扇速度等

  • 电源：支持ATX电源

  • 外形尺寸：338mm× 122mm

  • 工作温度：0--60℃

  • 相对湿度：5%--90%，非凝结

  型号	描述
  研祥FSC-1814VNA	研祥PICMG1.0标准全长CPU卡 Intel945GC芯片组/LGA 775 CPU座/2个DDR2 DIMM槽/1个VGA/1个IDE,4个SATA/1个FDD/1个千兆网口/4个USB/2个RS232/1个LPT/1个PS2/HDA声卡
  研祥FSC-1814VNAR	研祥PICMG1.0标准全长CPU卡 Intel945GC芯片组/LGA 775 CPU座/2个DDR2 DIMM槽/1个VGA/1个IDE,4个SATA（RAID）/1个FDD/1个千兆网口/4个USB/2个RS232/1个LPT/1个PS2/HDA声卡
  研祥FSC-1814V2NA	研祥PICMG1.0标准全长CPU卡 Intel945GC芯片组/LGA 775 CPU座/2个DDR2 DIMM槽/1个VGA/1个IDE,4个SATA/1个FDD/2个千兆网口/4个USB/2个RS232/1个LPT/1个PS2/HDA声卡
  研祥FSC-1814V2NAR	研祥PICMG1.0标准全长CPU卡 Intel945GC芯片组/LGA 775 CPU座/2个DDR2 DIMM槽/1个VGA/1个IDE,4个SATA（RAID）/1个FDD/2个千兆网口/4个USB/2个RS232/1个LPT/1个PS2/HDA声卡
  研祥FSC-1814V2NAR-INR	研祥PICMG1.0标准全长CPU卡 Intel945GC芯片组/LGA 775 CPU座/2个DDR2 DIMM槽/1个VGA/1个IDE,4个SATA/1个FDD/1个千兆网口/4个USB/2个RS232/1个LPT/1个PS2/HDA声卡/不支持ISA
