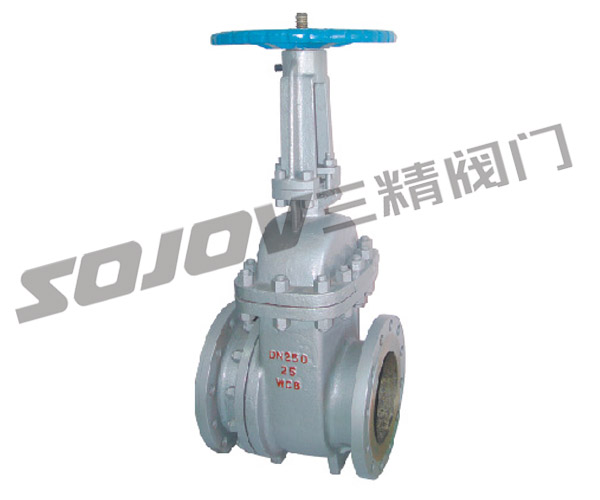

排渣闸阀 PZ41H

点击查看大图

产品价格： < 面议

产品型号：PZ41H

品牌：三精

公司名称：浙江省三精阀门有限公司

所在地：浙江永嘉

浏览次数：818 次

立即询价在线咨询

腾讯QQ
MSN

产品简介

排渣闸阀 型号：PZ41H
 排渣闸阀 公称通径：50MM-500MM
 排渣闸阀 使用压力：1.6MPA -2.5MPA

排渣闸阀连接方式：法兰连接
 排渣闸阀 形式：手动
 排渣闸阀主要功能：起开关作用

排渣闸阀 使用介质：水  油品  蒸汽
 排渣闸阀材质：  铸钢  不锈钢
 排渣闸阀 标准：机械部标准或定做非标

产品详细信息

PZ41H排渣闸阀适用介质灰渣水混合物，渣水比≥1:15，*大类径≤50mm

排渣闸阀型号：PZ41H	排渣闸阀公称通径：50MM-500MM	排渣闸阀使用压力：1.6MPA -2.5MPA
排渣闸阀连接方式：法兰连接	排渣闸阀形式：手动	排渣闸阀主要功能：起开关作用
排渣闸阀使用介质：水油品蒸汽	排渣闸阀材质：铸钢不锈钢	排渣闸阀标准：机械部标准或定做非标

PZ41H排渣闸阀主要尺寸 Main dimensions

型号 Type	公称通径 DN/mm Nominal diameter	主要尺寸/mm Main dimensions
型号 Type	公称通径 DN/mm Nominal diameter	L	D	D1	D2	b	Z-ød	H
PZ41H-10C PL41H-10C PZ41H-16C PL41H-16C NPZ41H-10C NPZ41H-16C 电动排渣阀尺寸同上，高度重量加电动头。 Dimensions of motor-driven valve are the same as the above with extra height	50	250	165	125	102	20	4-ø18	335
	80	280	200	150	133	22	8-ø18	510
	100	300	220	180	150	24	8-ø18	685
	150	350	285	240	212	28	8-ø22	790
	200	400	340	295	268	30	12-ø22	885
	250	450	405	355	320	32	12-ø26	1015
	300	500	460	41O	370	34	12-ø26	1190
	350	550	520	470	430	38	16-ø26	1350
	400	600	580	525	482	40	16-ø30	1460
	500	700	715	650	585	46	20-ø33	1820
PZ41H-25 PZ941H-25 NPZ41H-25 NPZ941H-25 电动尺寸同上，高度、重量外加电动装置。 Dimensions are the same as the above With extra height and Weight of the motor	50	250	165	125	102	20	4-ø18	335
	80	280	200	150	133	22	8-ø18	510
	100	300	235	190	158	24	8-ø22	685
	150	350	300	250	212	30	8-ø26	190
	200	400	360	31O	278	34	12-ø26	885
	250	450	425	370	335	36	12-ø30	1015
	300	500	485	430	390	40	16-ø30	1190
	350	550	555	490	450	44	16-ø33	1350
	400	600	620	550	505	48	16-ø36	1460
	450	650	670	600	555	50	20-ø36	1620
	500	700	730	660	615	52	20-ø36	1820
PL41H-25 PL941H-25 电动尺寸同上，高度、重量外加电动装置。 Dimensions are the Same as the above With extra height and Weight of the mortor	150	400	300	250	212	30	8-ø26	91O
	200	500	360	31O	278	34	12-ø26	1100
	250	550	425	370	335	36	12-ø30	1430
	300	650	485	430	390	40	16-ø30	1558
	350	700	555	490	450	44	16-ø33	1678
	400	750	620	550	505	48	16-ø36	1830
	450	850	670	600	555	50	20-ø36	1990
	500	900	730	660	615	52	20-ø36	2160

PZ41H排渣闸阀工作温度 Working temp	≤100℃
PZ41H排渣闸阀阀体材料 Body Material	碳钢WCB Carbon steel
PZ41H排渣闸阀适用介质 Applicable Media	灰渣水混合物，渣水比≥1:15，*大类径≤50mm Mixture of Water and ash residue With a ratio of residue：Water≥1：15 and max．s

PZ41H排渣闸阀订货主要事项：

闸阀介质压力等级内泄漏率阀门尺寸连接方式标准*大耐温*大耐压*大流量/每小时,闸阀阀体材质转动方式（手柄/蜗轮）内部阀体结构闸阀工作原理安装说明等相关技术资料当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的三精阀门公司专家为您审核把关。感谢您访问我们的网站【http://www.cnsjv.com】
