SAJ8000P水泵专用型三晶变频器 SAJ8000P

点击查看大图

产品价格： ¥799.00

产品型号：SAJ8000P

品牌：SAJ三晶变频器

公司名称：上海三优电子科技有限公司

所在地：上海嘉定

浏览次数：501 次

立即询价在线咨询

产品简介

SAJ8000P水泵专用型水泵专用型
■针对水泵恒压节能控制设计
■内置PID和先进的节能软件
■可实现一托一分时段多点压力定时功能
■高效节能，节电效果20%～60%(根据实际工况而定)
■简便管理，**保护，实现自动化控制
■延长设备寿命、保护电网稳定、保减磨损、降低故障率
■实现软启,制动功能

产品详细信息

SAJ8000P水泵专用型产品特点

■针对水泵恒压节能控制设计
   ■内置PID和先进的节能软件
■可实现一托一分时段多点压力定时功能
   ■高效节能，节电效果20%～60%(根据实际工况而定)
   ■简便管理，**保护，实现自动化控制
   ■延长设备寿命、保护电网稳定、保减磨损、降低故障率
   ■实现软启,制动功能

应用行业：

恒压供水、消防设备、楼宇供水、环保设备、水处理设备、环境工程

一、SAJ-8000P系列变频器在恒压供水上的应用
1. 节能，可以实现节电20%-40%，能实现绿色用电。
2. 占面积小，投入少，效率高。
3. 配置灵活，自动化程度高，功能齐全，灵活可靠。
4. 运行合理，是软起和软停，可以消除水锤效应，电机轴上平均扭矩和磨损减小，减少了维修量和维修费用，水泵寿命大大提高。
5. 变频恒压调速直接从水源供水，减少了原有供水方式二次污染，防止了很多传染**传染源头。
6. 通信控制，可以实现无人值守，节约了人力物力。

二、节能原理
由水泵工作原理可知：水泵流量与水泵（电机）转速成正比，水泵扬程与水泵（电机）转速平方成正比，水泵轴功率等于流量与扬程乘积，故水泵轴功率与水泵转速三次方成正比（既水泵轴功率与供电频率三次方成正比）。
上述原理可知改变水泵转速就可改变水泵功率。

流量基本公式：
Q∝N H∝N2 KW=Q＊H∝N3
以上Q代表流量，N代表转速，H代表扬程，KW代表轴功率。
例如：将供电频率由50Hz降为45Hz，则P45/P50=（45/50）3= 0.729，即P45=0.729 P50；将供电频率由50Hz降为40Hz，则P40/P50=（40/50）3= 0.512，即P40=0.512 P50。
水泵一般是按供水系统设计时*大工况需求来考虑，而用水系统实际使用中有很多时间不一定能达到用水*大量，一般用阀门调节增大系统阻力来节流，造成电机用电损失，而采用变频器可使系统工作状态平缓稳定，改变转速来调节用水供应，并可降低转速节能收回投资。

从下图我们可以形象看到三种流量控制方式比较
100KW三种流量控制方法耗电实测比较表

流量%	变频器轴功率 KW%	输入阀门控制轴功率KW%	输出阀门控制轴功率KW%	理想轴功率KW%
50	15	60	84	12.5
60	25	64	89.5	21.6
70	38	68	95	34.3
80	55	72.5	99.5	51.2
90	79	84	103.5	73
100	108	106	107	100

很多电机拖动设备都存裕量较大、工作效率低、电能耗量大、启动电流大、工作噪声大等难题。且不断影响企业经济效益，而投资变频器可以从根本上解决这些问题，一般情况下，完全可以改善工艺条件,投资回收期不超过10个月。

三、变频调速恒压供水设备主要应用场合
1、高层建筑，城乡居民小区，企事业等生活用水；
2、各类工业需要恒压控制用水，冷却水循环，热力网水循环，锅炉补水等；
3、中央空调系统；
4、自来水厂增压系统；
5、农田灌溉，污水处理，人造喷泉；
6、各种流体恒压控制系统。

四、变频恒压供水设备系统组成
变频器是整个变频恒压供水系统核心部分。其系统组成框图见图1

图中，水泵电机是输出环节，转速由变频器控制，实现变流量恒压控制。变频器接受PID控制器信号对水泵进行速度控制，压力传感器检测管网出水压力，把信号传给PID控制器，PID控制器调节变频器频率来控制水泵转速，实现了一个闭环控制系统。SAJ-8000变频器本身具有PID调节功能，可以不选用外置PID调节器，调节更加平稳。

五、SAJ-8000P系列变频器变频恒压供水系统中应用和设置步骤
(1)假设反馈通道选择VI(0~10V)，远传压力表的量程范围0~1Mpa
(2)接线

FWD与DCM闭合时变频器启动 MI1与DCM闭合是PID有效 F040设定为40，输出频率由PID输出决定
(3)设定的参数如下：
·F039以实际需要，一般设定为外部端子控制，即F039=2；
·F040=40输出频率由PID输出决定；
·F041=50 PID启动，即MI1功能选择为PID启动功能；
·F073=0.1 PID输入选择0表示PID的设定值来源，由F027 设定；1表示PID的反馈值来源，模拟输入VI为来源；

1.F027=50%设定值来源 PID(系统要求压力为0.5Mpa)

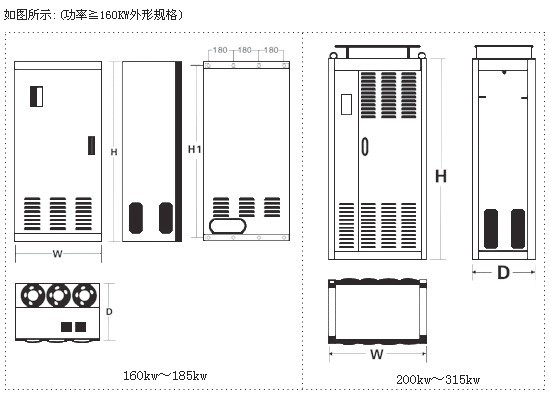

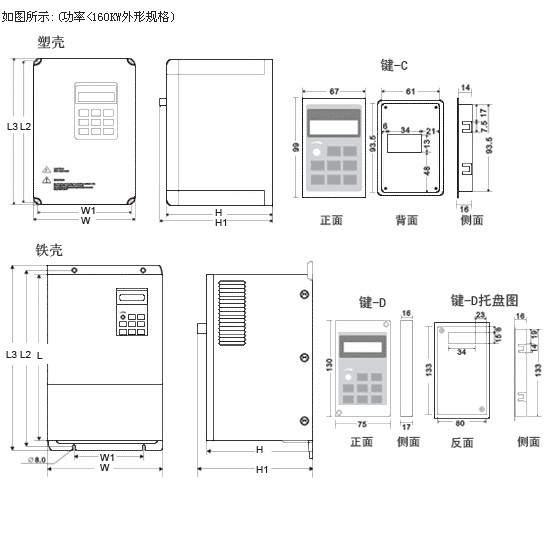

附:安装尺寸(单位:mm)

机型	L	L2	L3	W	W1	H	H1
V5R5P3		237	249	155	144	159	169
V7R5P3
V011P3
V015P3	324	336	354	210	165	164	178
V18R5P3
V022P3	370	383	406	267	200	210	224
V030P3
V037P3	473	458	475	295	200	225	239
V045P3
V055P3	500	522	535	338	253	250	260
V075P3	553	568	592	332	200	271	285
V093P3	600	620	646	380	300	300	314
V110P3
V132P3	895	925	950	472	350	330	344
V160P3
V185P3		1230	1270	600	179	408	412
V200P3
V220P3		1645		730			470
V250P3
V280P3
V315P3			1885	850			470
V355P3
