冷库温度监测报警器使用说明 LKS202G-8N4Q

一、系统概述:

    温度自动监测报警系统是广州巨诚信息科技公司根据冷库管理特点而开发，实现对冷库内部温度的数据实时采集、传送，能够对数据进行实时监测、存储、查询，实现高、低温超限报警、短信查询实时温度，手机电脑远程监控，从而达到冷库无人值守的目的。

二、系统主要构成:

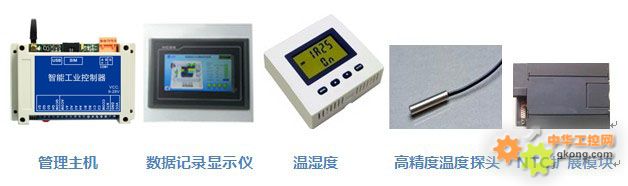

      管理报警主机，高精度无线测温传感器(-50度---+150度)，无线温度接收模块，PT100温度传感器，温湿度显示屏，数据记录显示仪，计算机集中管理软件

三、系统设计

本系统选用高可靠性低温无线温度传感器，测温范围-50度---150度，大容量锂电池供电，无线传输方式，通信网络稳定可靠，安装方便，整体美观。无线温度接收端可以支持多个无线温度传感器发送过来的数据，然后通过总线的方式传输给报警主机。

增加工业触摸屏通信实现温度实时显示，温度报警阀值设置，温度校准，温度数据存储，报警图形显示，其他日常功能操作等。成本低，操作方便，功能强大。

报警主机支持网页监控功能，使用简单，稳定，不需要搭建服务器，不需要重新组建网络，就可以实现随时随地手机网页监控，电脑网页监控。报警主机采用成熟的GPRS无线方式上传数据，用于远程监控。

报警主机具备短信报警、电话报警、声光报警、多用户报警、定时日报等多种功能，提高了整个系统报警的可靠性。

三、系统功能:

   1、冷库温度越限时向工作人员发出报警短信，并拨号语音提醒。支持给多个用户同时报警。

   2、 在维修冷库或取货物时，在触摸屏面板上点按钮即可撤防，不发出报警信息，避免系统误报，当工作完毕，可以点击触摸屏面板按钮重新布防。

   3、 系统触摸屏显示各库房实时温度及报警信息，触摸屏上可以设置每个库房报警上下限值。

   4、 温度报警时现场主机发出报警声。

   5、 将当前温度以短信的形式每天定时发送到手机，支持工作人员拨号查询温度，方便随时随地即时了解现场。

   6、手机号码可以通过短信随时增加，修改。

   7、支持手机发短信查询当前话费，流量，避免由于报警主机欠费而不报警的情况。

   8、支持手机、电脑网页查看当前实时温度。

   9、 现场显示屏幕可以自动生成温度监测记录，内容包括温度值、日期、时间、测点位置、库区等信息报表，可导出数据。

  10、配置本公司自主研发的计算机管理软件可以更加方便冷库集中管理、数据统计，曲线分析，事件管理，报表打印。

四、使用说明书

1. 用户管理

管理员编辑短信发送管理用户，举例如下，发送短信： 管#管理员##123，用户1=13500000000，用户2=13511111111，用户3=*    系统则会返回：用户1=13500000000，用户2=13511111111，用户3=*: OK

2、    短信和电话命令

    发生报警时可以接收到报警短信， 2014-04-18 11:40:42  冷库高报，当前温度：29.1℃  注意：系统设定温度越限半个小时后发生报警，报警确认后会停止发送短信，同时报警恢复后会停止发送短信，如果报警持续又没确认则会每隔10分钟发一条，发3条自动停止。

1. 报警短信确认，用户编辑短信格式 “答，报警名称”
2. 报警电话通知
3. 编辑短信查询温度，格式： “查，查询名称” 举例，查询老厂设备温度编辑短信如下：

2014-04-18 11:21:13 冷库：29.2℃；冰箱：-50.0℃；

3、温度发生报警时，现场主机报警声响起，直到报警消除才能够自动消音。

4、网页监控

在手机或者电脑网页输入地址：

http://www.yunplc.com/

用户名：12345678

密码：123456

5、计算机软件监控管理，监控计算机分辨率是：1600*900

软件登录名：admin   密码：admin

1）可以看到实时温度

2）设置温度报警上下限值

3）设置修正温度，

4）温度报表记录，每60秒记录一次数据，可以按时间查询温度记录，可以EXCLE导出数据，可以打印数据

5）趋势曲线，分实时曲线和历史曲线，实时了解温度趋势。
