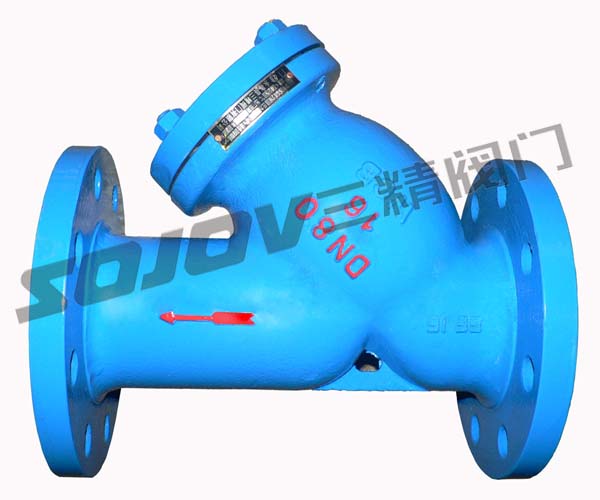

Y型过滤器 SG41W

Y型过滤器

如果您对该产品感兴趣的话，可以
产品名称：Y型过滤器
产品型号：SG41W
产品展商：其它品牌
产品文档：无相关文档

简单介绍

SG型过滤器用于水、油、气管道和各种设备上不可缺少的一种装置，它主要**管内中的介质，来保护减压阀、泄压阀、定水位阀和水泵等设备，以达到正常运转。安装时请安在进口处，一般用水滤网采用10～30目/cm2,用气滤网采用40～100目/cm2，用油滤网采用60～200目/cm2 。

产品描述

Y型过滤器概述：
　 SG型过滤器用于水、油、气管道和各种设备上不可缺少的一种装置，它主要**管内中的介质，来保护减压阀、泄压阀、定水位阀和水泵等设备，以达到正常运转。安装时请安在进口处，一般用水滤网采用10～30目/cm2,用气滤网采用40～100目/cm2，用油滤网采用60～200目/cm2 。

Y型过滤器工作原理：
　　 Y型过滤器安装于进水管路中各配套阀门的前端，当管道中的介质首先进入过滤器时，介质通过滤网进入被连接的阀门中，而杂质则留于过滤桶内，使各类阀门不会由于机械杂物卡入密封圈而失灵。

Y型过滤器产品用途

Y型过滤器是使用水力控制阀及精密的易堵塞的机械产品所必须具备的过滤设备。是输送介质的管道系列不可缺少的一种装置，通常安装于水力控制阀、减压阀、泄压阀、定水位阀等设备的进口端，用来消除介质中的杂质，防止颗粒性杂质进入通道，造成墙塞，以保护设备管道上的配件免受磨损和堵塞

Y型过滤器产品特点

Y型过滤网采用不锈钢双层网结构，坚固耐用，具有结构先进、流阻小、排污方便等特点，可用于水、蒸气、油品、硝酸、尿素、氧化性介质等多种介质。要根据用户需要设置过滤网的目数，一般通水网为18-30目，通气网为40-100目，通油网为100-480目。Y型过滤器还可与伸缩节组成具有安装长度可调节的Y型拉杆伸缩过滤器。可按用户要求制作滤网

Y型过滤器零件材料：

壳体材质	碳钢WCB、黄铜B62	不锈钢304、316、316L
滤框滤网材质	不锈钢304、316、316L
密封件材质	耐油石棉、丁腈橡胶、聚四氟乙烯
防爆级别	BS5501: IIA、IIB、IIC
环境温度（℃）	-30~380	-80~450
公称压力（MPa）	0.6~5.0（150Lb~600Lb）
过滤精度（目/in）	10~300

Y型过滤器连接尺寸：

通径DN	L	D	D1	D2	B	f	n-φ
15	140	95	65	45	14	2	4-φ14
20	150	105	75	55	14	2	4-φ14
25	160	115	85	65	14	2	4-φ14
32	180	135	100	78	16	3	4-φ18
40	200	145	110	85	16	3	4-φ18
50	220	160	125	100	16	3	4-φ18
65	260	180	145	120	18	3	4-φ18
80	310	195	160	135	20	3	8-φ18
100	350	215	180	155	20	3	8-φ18
125	400	245	210	185	22	3	8-φ18
150	450	280	240	210	24	3	8-φ23
200	500	335	295	265	26	3	12-φ23
250	550	405	355	320	30	3	12-φ25
300	580	460	410	375	30	4	12-φ25
350	760	520	470	435	34	4	16-φ25
400	800	580	525	485	36	4	16-φ30
450	900	640	585	535	44	4	20-φ30

三精公司订货须知：

口径③Y型过滤器是否带附件以便我们的为您正确选型④Y型过滤器的使用压力⑤Y型过滤器的使用介质的温度。二、若已经由设计单位选定三精公司的Y型过滤器型号，请按Y型过滤器型号直接向我司销售部订购。三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的三精公司专家为您审核把关。
