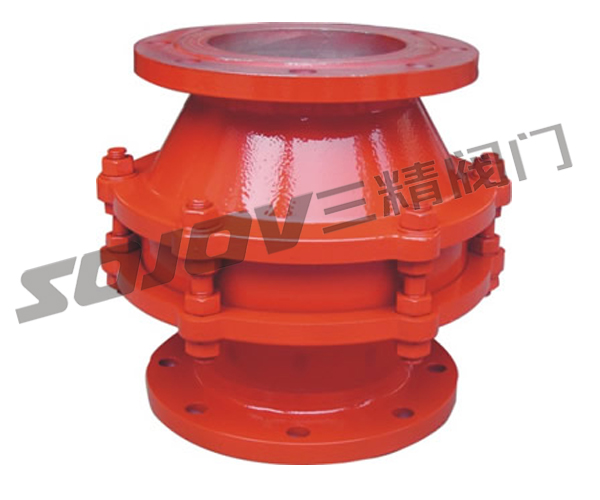

ZGB-1波纹阻火器概述:
ZGB-1新型波纹石油储罐阻火器是中国石化总公司北京设计院设计新产品,经公安部天津消防科学研究所根据中华
人民共和国GB5908-86标准检测合格,阻火器广泛用于石油储罐,是防止意外火种侵入罐内,防止意外事故,阻火器是储罐
防火的理想产品。
波纹管阻火器 型号 :ZGB-I
|
波纹管阻火器 公称通径:50MM-300MM
|
波纹管阻火器 使用压力:0.6MPA -1.6MPA
|
波纹管阻火器 连接方式:法兰连接
|
波纹管阻火器 形式:自动
|
波纹管阻火器 主要功能:防止管道产生负压
|
波纹管阻火器使用介质:煤油、柴油、甲笨
|
波纹管阻火器 材质: 铸钢 不锈钢
|
波纹管阻火器 标准:机械部标准或定做非标
|
波纹阻火器性能及特点:
波纹阻火器结构合理,重量轻,耐腐蚀,阻爆性能合格,连续13次以亚音速火焰试验每次都能阻火。
波纹阻火器易检修,安装方便,检查时不用拆卸呼吸阀。耐烧性能��格,耐烧试验1小时无回火现象。
波纹阻火器 芯子采用不锈钢材料,耐腐蚀,易于清洗。壳体水压试验合格。
波纹阻火器适用范围:
波纹阻火器适用于管道、闪点低于28℃的甲类、油品、氢氧液化类和闪点低于60℃的煤油、柴油、甲笨、原油等,可
与呼吸阀配套使用,又可单独使用,内浮顶油罐通气管上,加油站地下油罐通气管上。
波纹阻火器维修与保养:
为了确保波纹阻火器的性能达到**使用目的,对阻火器应定期性进行检查,保养。
波纹阻火器每半年检查一次,检查阻火层芯子是否堵塞,变形,腐蚀等。
发现被堵塞的阻火层芯子应清洗干净,确保芯子上的每个孔眼畅通,对于变形和腐蚀的阻火层应更换。
波纹阻火器 重新安装阻火层芯子时,应保证结合面严密不得漏气。
波纹阻火器零部件材料:
阀体材料
|
碳钢WCB、不锈钢304、316、
|
阻火芯件材料
|
不锈钢防爆阻火波纹板
|
密封件材料
|
耐油石棉橡胶、四氟PTFE
|
环境温度 ℃
|
≤480
|
公称压力(MPa)
|
0.6~5.0
|
防爆级别
|
BS5501:ⅡA、ⅡB、ⅡC
|
波纹阻火器国标法兰连接外形尺寸: GB、JB
规格
|
安装尺寸(mm)
|
D2
|
D
|
L
|
H
|
N-d
|
DN50
|
110
|
140
|
220
|
235
|
4×14
|
DN80
|
150
|
185
|
280
|
270
|
4×18
|
DN100
|
170
|
205
|
325
|
275
|
4×18
|
DN150
|
225
|
260
|
425
|
290
|
8×18
|
DN200
|
280
|
315
|
495
|
305
|
8×18
|
DN250
|
335
|
370
|
595
|
320
|
12×18
|
DN300
|
395
|
435
|
655
|
405
|
12×23
|
ZGB-1 美标法兰阻火器连接外形尺寸:ANSI、API、ASME 可供JIS标准
规格
|
安装尺寸(mm)
|
D2
|
D
|
L
|
H
|
N-d
|
2"
|
120.5
|
152
|
220
|
235
|
4×19
|
3"
|
152.5
|
190
|
280
|
270
|
4×19
|
4"
|
190.5
|
229
|
325
|
275
|
8×19
|
6"
|
241.5
|
279
|
425
|
290
|
8×22
|
8"
|
298.5
|
343
|
495
|
305
|
8×22
|
10"
|
362
|
406
|
595
|
320
|
12×25
|
12"
|
432
|
483
|
655
|
405
|
12×25
|
三精阀门公司订货须知:
一 、① GZW管道阻火器 产品 名称与型号②GZW管道阻火器口径③GZW管道阻火器是否带附件以便我们的为您正确选型
④GZW管道阻火器的使用压力⑤GZW管道阻火器 的使用介质的温度。
二、若已经由设计单位选定三精公司的GZW管道阻火器型号,请按GZW管道阻火器 型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的三精阀门公司专家为您审
核。
