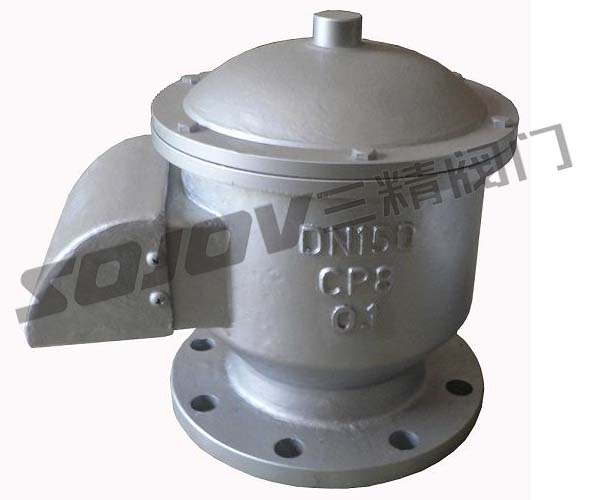

GFQ全天候呼吸阀
GFQ全天候呼吸阀概述:
GFQ全天候呼吸阀用于油及液体罐上,来排除罐内的正压和负压气体,使罐内液体进出方便.如罐体上不装呼吸阀罐内的液
体进出有一定的障碍,很可能出现罐体变型和振动,该产品设计合理,结构简单,使用方便;是储罐的必备产品,不可缺少。
全天候呼吸阀型号 :GFQ-I
|
全天候呼吸阀 公称通径:20MM-200MM
|
全天候呼吸阀 使用压力:0.6MPA -1.6MPA
|
全天候呼吸阀 连接方式:法兰连接
|
全天候呼吸阀 形式:自动
|
全天候呼吸阀 主要功能:防止管道产生负压
|
全天候呼吸阀 使用介质:煤油、柴油、甲笨
|
全天候呼吸阀 材质: 铸钢 不锈钢
|
全天候呼吸阀 标准:机械部标准或定做非标
|
GFQ全天候呼吸阀性能及特点:
壳体选用铸铁、铸钢和铝合金,耐腐蚀性好; 阀盘采用四氟材料,耐低温,防冻性能好;结构简单,易检修,**方
便; GFQ全天候呼吸阀性能完全符合石油工业部标准 SY7511-87 规定。
GFQ全天候呼吸阀 适用范围:
GFQ全天候呼吸阀 适用于储存闪点低于 28 ℃的甲类油品和闪点低于 60 ℃的乙类油品,如汽油、笨、甲笨、煤油、轻
柴油、机油、原油等油品及性质相同的化工产品储罐。可与新型波纹阻火器配套使用。
GFQ全天候呼吸阀使用说明:
呼吸阀安装在储罐顶部,是解决罐内正压,负压的气体,使罐内的液体进出没有受到阻碍,当外液体输入罐内时有大
量的气体往外呼(称正压)。如罐内液体往外输出时罐内必须从外空气吸进罐内(称负压)。如停止工作时呼吸阀自
动关闭不会把罐内液气往外泄漏,使罐内的液体质量得到了有利的保障。
GFQ全天候呼吸阀维护与保养:
为了呼吸阀安用**,在使用前先检查导杆和阀盘是否灵活。
此阀要定期( 6 个月内)检查通气口正、负阀盘是否灵活,阀盘接触面有无损坏,如有损坏应立即检修。 检修完毕
后,一切正常可重新使用。
GFQ全天候呼吸阀零部件材料:
阀体材料 |
碳钢WCB、不锈钢304、316、铝合金 |
正压阀盘材料 |
不锈钢304、316、铝合金 |
负压阀盘材料 |
不锈钢304、316、四氟PTFE |
环境温度 ℃ |
-30~60 |
GFQ全天候呼吸阀主要技术参数:
A级正压 |
355Pa (36毫米水柱) |
负压 |
295Pa (30毫米水柱) |
B级正压 |
980Pa (100毫米水柱) |
负压 |
295Pa (30毫米水柱) |
C级正压 |
1765Pa (180毫米水柱) |
负压 |
295Pa (30毫米水柱) |
GFQ全天候呼吸阀国标法兰连接外形尺寸: GB、JB
规格
|
安装尺寸(毫米)
|
D1
|
D
|
D3
|
H
|
M-h
|
DN25
|
70
|
100
|
115
|
180
|
4×10
|
DN50
|
110
|
140
|
160
|
255
|
4×12
|
DN80
|
150
|
185
|
213
|
260
|
4×16
|
DN100
|
170
|
205
|
265
|
290
|
4×16
|
DN150
|
225
|
260
|
305
|
330
|
8×16
|
DN200
|
280
|
315
|
355
|
350
|
8×16
|
DN250
|
335
|
370
|
420
|
400
|
12×16
|
美标法兰连接全天候呼吸阀外形尺寸:ANSI、API、ASME 可供JIS标准
规格
|
安装尺寸(mm)
|
D1
|
D
|
D3
|
H
|
M-h
|
1"
|
79.5
|
108
|
115
|
180
|
4×15
|
2"
|
120.5
|
152
|
160
|
255
|
4×19
|
3"
|
152.5
|
190
|
213
|
260
|
4×19
|
4"
|
190.5
|
229
|
265
|
290
|
8×19
|
6"
|
241.5
|
254
|
305
|
330
|
8×22
|
8"
|
298.5
|
343
|
355
|
350
|
8×22
|
10"
|
362
|
406
|
420
|
400
|
12×25
|
三精阀门公司订货须知:
一、①全天候呼吸阀 产品名称与型号②全天候呼吸阀口径③全天候呼吸阀是否带附件以便我们的为您正确选型④全天候
呼吸阀 的使用压力⑤全天候呼吸阀 的使用介质的温度。
二、若已经由设计单 位选 定三精阀门 公 司的全天候呼吸阀 型号,请按��天候呼吸阀 型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的三精阀门公司专家为您审
核把关。
